一、产品概述

电力传输系统中，高压开关柜作为其中的核心枢纽部分，起着关键性的作用。柜内的众多接触点会由于长期使用导致氧化腐蚀，螺栓松动等而导致接触电阻增大，从而导致设备过热甚至出现严重故障。因此，实行温度在线监测很有必要。

无线温度检测装置采用无线电传输温度信号，传感器安装在高压设备上，与接收装置之间无电气连接。因此，无线测温能解决高压设备接点温度不容易实时在线检测的难题。具有极高的可靠性和安全性。

我公司的开关柜无线测温装置专门设计用于高压设备的温度在线检测。采用2.4GHz公共无线电频段。温度接收显示单元采用大屏幕液晶显示，温度显示清晰。具备标准的RS485接口，可与上位机进行通信。

二、功能及特点

Ø 实时监测开关柜各个触头以及其他监测点的温度；

Ø 采用无线方式测量，温度探头与主控制器之间无导线连接，抗干扰能力强。

Ø 一个主机最多可连接45个传感器(可选)；

Ø 2.4GHz免申请无线电频段；

Ø 预警、报警输出功能（无源接点）；

Ø 针对高压开关柜进行抗干扰优化设计，抗干扰能力强；

Ø 大屏液晶显示，菜单式操作，方便易用；

Ø 温度分页分组显示，最多可测量、显示15组45点的测试点的温度，实时时间显示。

Ø 可记录最多999次报警动作的时间、温度。

Ø 标准的RS-485通信接口，MODBUS RTU通信规约。

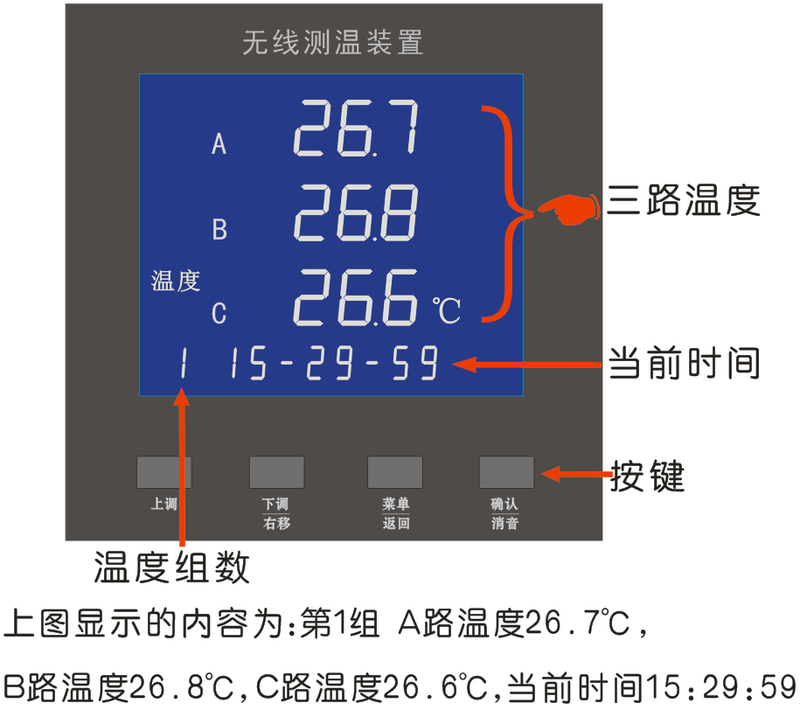

三、装置正面效

四、工作原理及参数

开关柜无线测温装置，采用主从式结构，一台主机可以连接多路从机（温度传感器）。主机通过无线方式接收各个温度传感器采集到的温度信号，并显示以及做报警等处理。主机提供标准RS485接口与上位机通信，传输温度及报警等信号。

² 温度测量范围：-10℃～85℃；

² 精度：±1℃

² 供电：辅助电源AC/DC80-265V,

² 有源型温度传感器内置1/2 AA电池；

² 无源型温度传感器内置电流互感器感应取电，启动工作最小电流应大于5A(矽钢片3匝以上)；

射频标准：2.4GHz 符合IEEE802.15.4；
