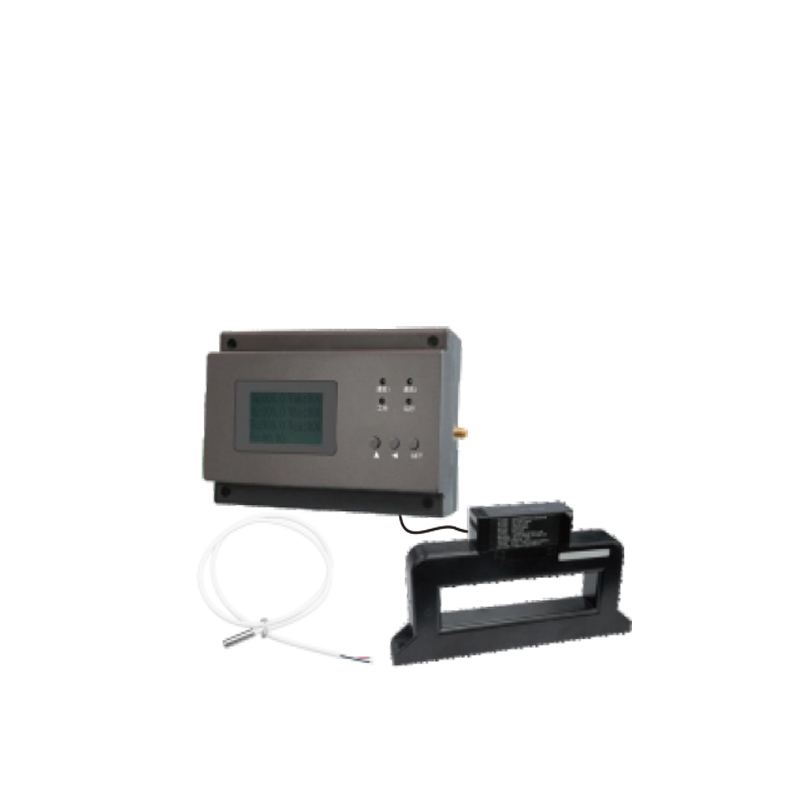

壁挂式多功能电力仪表系采用先进的电能计量芯片，与成熟的软件技术相结合设计而成，该电力仪表完全符合GB/T17215.321-2008《1级和2级静止式交流有功电力仪表》的相关技术要求；能直接精确地测量并显示三相负载的电压、电流、功率、有功电量等，8位LCD显示器循环显示各种信息。具有可靠性好、体积小、重量轻、外表美观、工艺先进、标准壁挂式安装等特点：并具有良好的抗电磁干扰、低自耗节电、高精度、高过载、高稳定性、防窃电、长寿命。该表适用于额定频率为50Hz或60Hz的三相交流线路。供固定安装在室内使用，适用于环境温度不超过-25~+55℃，相对湿度不超过95%，且空气中不含有腐蚀性气体及避免尘沙、霉菌、盐雾、凝露、昆虫等影响。
2、主要规格及技术参数
2.1 电力仪表规格：
名称 | 等级 | 参比电压Un | 标定电流 |
单相壁挂多功能仪表 | 1级 | 220V | 5(20)A 10(40)A 15(60)A 20(80)A 30(100)A 电能脉冲常数 1600 imp/kWh |
三相相壁挂多功能仪表 | 1级 | 3x220/380V | 5(20)A 10(40)A 15(60)A 20(80)A 30(100)A 电能脉冲常数 400imp/kWh 3×1.5（6）A 电能脉冲常数 6400imp/kWh |
注：额定电流栏中，括号前的数值为标定电流值Ib，括号内的数值为额定最大电流值Imax。
2.2 技术参数
2.2.1 误差限：
单相仪表和带平衡负载的多相仪表
电流值 | 功率因数 | 百分数误差极限（%） |
直流接入 | 经互感器接入 | 1级 | 2级 |
0.05Ib≤I≤0.1Ib | 0.02In≤I≤0.05In | 1 | ±1.5 | ±2.5 |
0.1Ib≤I≤Imax | 0.05In≤I≤ Imax | 1 | ±1.0 | ±2.0 |
0.1Ib≤I＜0.2Ib | 0.05In≤I＜0.1In | 0.5（感性） 0.8（容性） | ±1.5 ±1.5 | ±2.5 - |
0.2Ib≤I≤Imax | 0.1In≤I≤ Imax | 0.5（感性） 0.8（容性） | ±1.0 ±1.0 | ±2.0 - |
当用户特殊要求时 | 0.25（感性） 0.5（容性） | ±3.5 ±2.5 | - - |
0.2Ib≤I≤Ib | 0.1In≤I≤In |
带有单相负载的多相仪表，电压线路加平衡的多相电压
电流值 | 功率因数 | 百分数误差极限（%） |
直流接入 | 经互感器接入 | 1级 | 2级 |
0.1Ib≤I≤Imax | 0.05In≤I≤ Imax | 1 | ±2.0 | ±3.0 |
0.2Ib≤I≤Imax | 0.1In≤I≤ Imax | 0.5（感性） | ±2.0 | ±3.0 |
2.2.2起动
在额定电压、额定频率及COSΦ=1的条件下，当电力仪表负载电流为下表规定值时，电力仪表能起动并连续计量电能。
仪表类型 | 准确度1级 | 准确度2级 | 功率因数 |
直接接入式 | 0.004 Ib | 0.005 Ib | 1 |
经互感器接入式 | 0.002 In | 0.003 In | 1 |
2.2.3 潜动
当电力仪表的电流线路中无电流，而加于电压线路上的电压为额定值的115%，电力仪表的测试输出不应产生多于一个的脉冲。
2.2.4 绝缘性能
电力仪表的所有线路对外壳间能经受波形为1.2/50μs，峰值为6KV的脉冲电压，在不同极性下各连续试验10次，不出现电弧放电或击穿现象。电力仪表的所有线路对表壳或表壳外部可触及的金属部位之间能经受频率为50Hz的实际正弦波形的交流电压2KV，历时一分钟试验不击穿。
2.2.5 工作电压极限：70~130%Ub
2.2.6 功率消耗：≤2W和10VA
2.2.7 显示: LCD显示
2.2.8 数据保存: 断电后，资料保存至少10年。
2.3 数字通讯：
仪表提供异步半双工RS485通讯接口，与上位机或后台监控系统连接。
2.4 壁挂式多功能电力仪表仅用于测控型应用场合，如代替指针仪表或为便于安装代替面板式或导轨式多功能仪表，用于电气设备的电气参数测量及能耗、电力、楼宇等系统后台数据上传。
