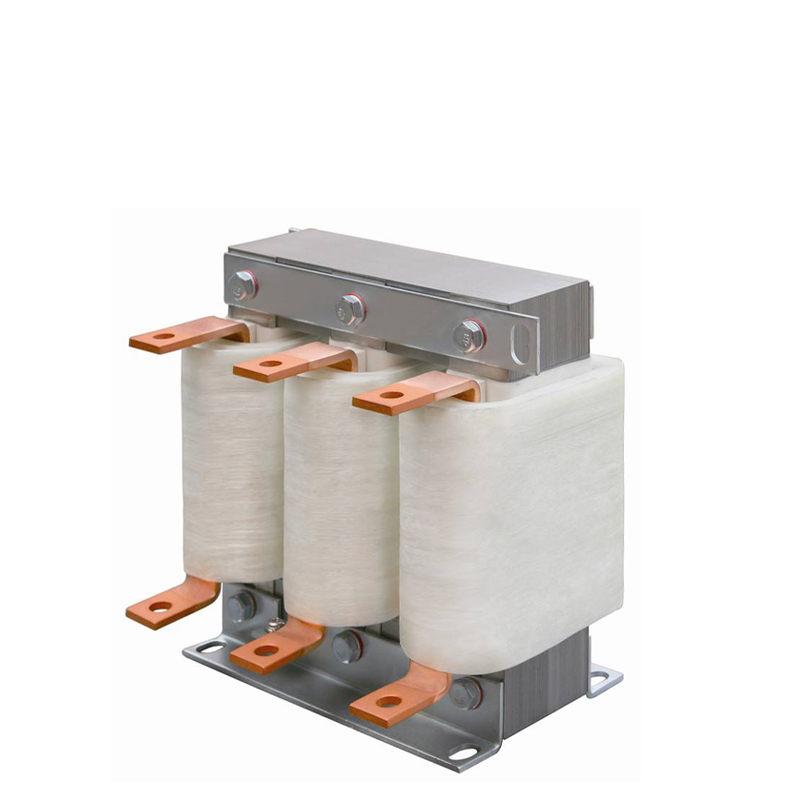

产品品简介
输出电抗器主要作用是限制电机连接电缆的容性充电电流及使电机绕组上的电压上升率限制在54OV/us以内，一般功率为4-90KW变频器与电机间的电缆长度超过50m时，应设置输出电抗器，它还用于钝化变频器输出电压(开关的陡度)，减少对逆变器中的元件(如IGBT)的扰动和冲击。输出电抗器主要应用于工业自动化系统工程中，特别是使用变频器的场合，用于延长变频器的有效传输距离，有效抑制变频器的IGBT模块开关时产生的瞬间高压。
输出电抗器的使用说明:为了增加变频器到电机之间的距离可以适当加粗电缆，增加电缆的绝缘强度，尽量选用非屏蔽电缆。
输出电抗器的特点:
1、适用于无功补偿和谐波的治理;
2、输出电抗器主要作用是补偿长线分布电容的影响，抑制输出谐波电流;
3、有效地保护变频器和改善功率因数，能阻止来自电网的干扰，减少整流单元产生的谐波电流对电网的污染。
产品参数
1.额定工作电压：380V/660V/1140V 50Hz/60Hz
2.额定工作电流：5A至1600A
3.工作环境温度：-25℃~50℃
4.抗电强度：铁芯-绕组3000VAC/50Hz/5mA/10s无飞弧击穿
5.绝缘电阻：1000VDC绝缘阻值≥1000MΩ
6.电抗器噪音：＜80dB（测试距离1米）
7.绝缘等级：F级
8.执行标准：GB19212.1-2008
GB19212.21-2007
GB1094.6-2011
产品选型
1.型号定义
2.选型列表
