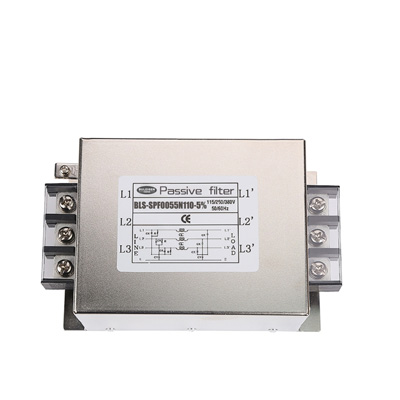

无源滤波器

1.产品工作原理

   无源滤波器（Passive filter）包括主电感器L1和L2和电感器L3以及电容器C组合的二级吸收电路,单元可配装互感器TA以及支路接触器KM,吸收电路需要特别调整，可改善以第5次和第5次以上的谐波电流。基波频率50HZ和基波频率60HZ的电路是不同的基波频率。

滤波器性能随负载功能的变化而变化。额定负载下，HFR滤波器的性能等于或优于10%（THiD.）

部分负载情况下，THiD有较高的数值。然而，即使THiD具有较高的数值，谐波电流的绝对值在部分负载情况下较低。因此，部分负载条件下谐波的副作用低于完全负载条件下谐波的副作用。

2.产品选型

为了获得最佳的性能， 无源滤波器（Passive filter）的大小应符合变频器的主电源输入电流。这是依据变频器预期负载（而非变频器本身大小）确定的输入电流,滤波器电流计算方式如下：

   根据电动机铭牌上电动机额定电流（lM.N）和电动机功率因数（COS ϕ ）计算变频器的电源输入电流（IFCL）.如果电机额定电压（UM.N）不等于实际电源电压（UL）,则必须以下等式中所示的这些电压间的比例对计算所得的电流进行校正：

所选滤波器的额定电流(IFR,N)值必须具有大于或等于计算所得变频器电源输入电流（IFC.L）.

计算实例：

系统电源电压(UL): 380V

电机铭牌功率(PM): 55KW

电机功率(ŋm)   :   0.96

FC功率(ŋFC)    :   0.97

HFR效率( ŋHFR)：(最坏情况估计): 0.98

最大线路电流(RMS):

在此种情况下,必须选择96A滤波器.

   提示:

   由于在滤波器额定负载时，获得最佳谐波性能。使用过大的滤波器功率时，有可能降低THiD性能。

   如果必须将几个变频器连接到相同的滤波器上,则必须根据计算所得的电源输入电流总和选用HFR的功率 .

   如果HFR大小为特定负载且已更换电机,则必须重新计算电流,以避免滤波器过载.

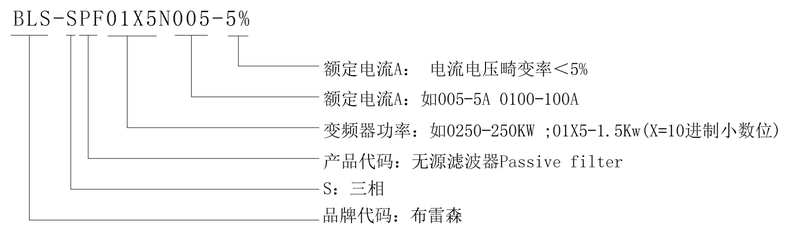

3.型号定义：

4.选型列表
